■ 概述
自轉式木屑分離器用于電站中間貯藏式制粉系統中清除混在煤粉中的木屑、木片等雜物，有利于提高系統運行安全可靠性的設備。
與其它同類產品的不同之處，是能利用煤粉自落重力推動篩子下面的葉片，帶動篩子連續不斷的旋轉，使木屑等雜物均勻地散落在篩面上。優點有：
1.提高篩網的利用率。
2.避免雜物堆積一處而堵塞管道。
3.避免雜物堆積于篩面的一側，致使轉盤、主軸傾斜而無法轉動、無法清除雜物.
4.能通過手輪的轉速減慢，判斷出篩面上已堆滿了雜物，提醒操作人員盡快清除。主軸采用雙軸承支撐，使轉盤能靈活自轉。
■ 產品結構

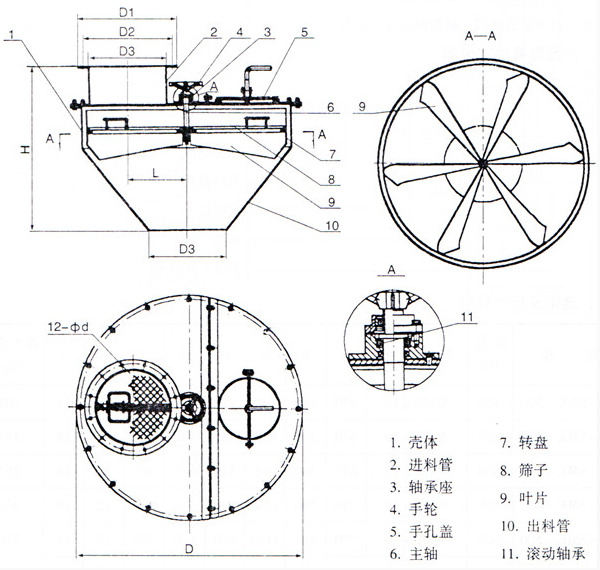

自轉式木屑分離器由：殼體、進料管、軸承座、手輪、手孔蓋、主軸、轉盤、篩子、葉片、出料管、軸承等零部件組成。打開手孔蓋，即可清除篩面上的雜物。
公稱通徑DN | H | D | D1 | D2 | D3 | L | d |
|
|
mm |
|
|
|
250 | 750 | Φ920 | Φ365 | Φ330 | Φ273 | 230 | 14 |
|
|
300 | 750 | Φ1010 | Φ427 | Φ385 | Φ325 | 250 | 14 |
|
|
350 | 800 | Φ1120 | Φ479 | Φ435 | Φ377 | 280 | 14 |
|
|
400 | 800 | Φ1210 | Φ528 | Φ490 | Φ426 | 300 | 14 |
|
|
450 | 850 | Φ1350 | Φ595 | Φ540 | Φ480 | 330 | 18 |
|
|
500 | 900 | Φ1450 | Φ645 | Φ600 | Φ530 | 350 | 18 |
|
|
